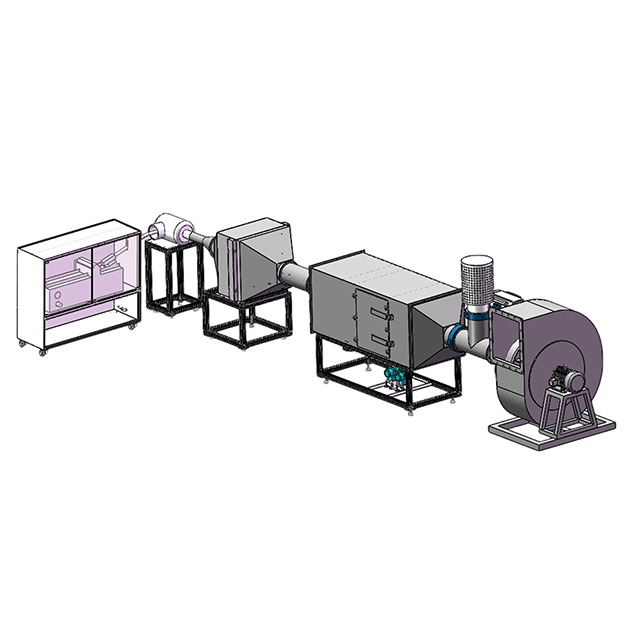

System testu filtra wlotu powietrza SC-5011

Przegląd testu

Służy do oceny wydajności filtrów wlotu powietrza. Poniżej znajdują się kluczowe parametry testowe:

1. Test ograniczenia i różnicowego ciśnienia

·  Cel testowy: mierzy zmiany oporności przy różnych prędkościach przepływu powietrza w celu wykreślenia krzywej przepływu oporności.

·  Metoda testowa:

o  Wybierz pięć punktów szybkości przepływu między 50% a 150% przepływu znamionowego.

o  Zapisz spadek ciśnienia (δp) przy różnych prędkościach przepływu.

·  Zastosowanie: Ocenia pojemność przepływu powietrza i zapewnia, że ​​filtr nie ogranicza nadmiernego spożycia silnika.

2. Początkowa wydajność

·  Cel testowy: Określa wydajność filtra w wychwytywaniu cząstek na początku operacji.

·  Metoda testowa:

o  Używa A4 Fine (drobny kurz) lub A2 gruboziarnisty (gruboziarnisty kurz) do testowania.

o  Dodaje 20 g pyłu lub masy równoważne sześciokrotnie szybkości przepływu (m3/min) (w zależności od tego, która wartość jest większa).

o  Waży filtr testowy i przyrost filtra bezwzględnego, obliczając początkową wydajność (%).

·  Zastosowanie: Ocena początkową zdolność filtracji nowych filtrów.

3. Wydajność pełnego życia

·  Cel testowy: mierzy ogólną wydajność filtracji, gdy filtr osiągnie ostateczne  ograniczenie.

·  Metoda testowa:

o  Pył jest ciągle wprowadzany, aż filtr osiągnie ostateczny spadek ciśnienia (np. 250 mmh₂o lub 2,5 kPa).

o  mierzy skumulowaną wydajność filtracji w całym teście.

·  Zastosowanie: Zapewnia wgląd w wydajność filtra w okresie życia.

4. Wydajność przyrostowa

·  Cel testowy: Ocena wydajność filtracji na różnych etapach ładowania przed osiągnięciem ostatecznego ograniczenia.

·  Metoda testowa:

Wydajność o  mierzy się przy 10%, 25%i 50%różnicy między końcowym a początkowym spadkiem ciśnienia.

o  Waży filtr testowy i filtr bezwzględny, obliczając wydajność na każdym etapie.

·  Zastosowanie: Ocena, jak zmienia się wydajność filtracji w czasie.

5. Test pojemności pyłu

·  Cel testowy: Mierzy całkowita masa pyłu zatrzymana w filtrze, gdy osiągnie ostateczne ograniczenie.

·  Metoda testowa:

o  Rejestruje całkowitą różnicę masy filtra przed i po teście, aby określić jego zdolność do trzymania pyłu.

o  Test zatrzymuje się po osiągnięciu znamionowego ograniczenia końcowego (np. 2,5 kPa).

·  Zastosowanie: Określa przedziały długowieczności filtra i wymiany.

Specjalne zalety

1. Możliwość testowania wielofunkcyjnego

·  Sprzęt obsługuje nie tylko testy zdolności do utrzymywania pyłu, ale także wstępne testy oporowe, analizę krzywej przepływu odporności i więcej, spełniające różne wymagania dotyczące testowania.

·  W pełni zautomatyzowany proces testowania, zmniejszenie ręcznej interwencji oraz poprawa wydajności i dokładności.

2. Inteligentny proces testowania

·  System testowania z przewodnikiem, automatycznie wynika z każdego kroku w celu zmniejszenia trudności operacyjnych.

·  Automatyczne odczyt danych w skali elektronicznej, precyzyjne obliczenia bez potrzeby ręcznego zapisu lub obliczeń.

·  Automatyczne wykrywanie przepływu powietrza i ciśnienia, uruchamianie testu automatycznie po spełnieniu warunków, zapewniając niezawodne dane.

3. Miernik przepływu dyszy o wysokiej precyzji

·  Automatyczne przełączanie dyszy, zapewniając dokładny pomiar prędkości przepływu dla różnych potrzeb testowych.

·  Operacja jednego dotyku, umożliwiając łatwy wybór standardów i parametrów testowych.

4. Wysoka zdolność adaptacyjna i łatwa instalacja

·  Kompaktowa konstrukcja, mały ślad, odpowiedni do laboratoriów i zastosowań przemysłowych.

·  Łatwa instalacja i elastyczna konstrukcja, konfigurowalne rozwiązania testowe.

·  Kompatybilny z różnymi kształtami i rozmiarami filtrów, co sprawia, że ​​testowanie jest proste.

5. System filtracji o wysokiej wydajności

·  Używa filtrów bezwzględnych wzmocnionych F8 V-Bank, zapewniając stabilne działanie przy określonych ciśnieniach i zapewniają dokładniejsze wyniki testu.

Oprogramowanie wynikii

1. Monitorowanie w czasie rzeczywistym i wizualizacja danych

·  Monitorowanie oporu i przepływu powietrza w czasie rzeczywistym, zapewniając intuicyjne informacje zwrotne w danych.

·  Wizualna prezentacja danych, wyraźnie wyświetlana krzywych testowych w celu łatwiejszej analizy.

·  Wiele alertów i funkcji ostrzegawczych, zmniejszając błąd ludzki i upraszczanie operacji.

2. Wyniki Wyjście i zarządzanie danymi

·  Automatycznie generuje pełne raporty testowe i etykiety drukowane w formacie Excel, umożliwiając użytkownikom edytowanie i dostosowanie w razie potrzeby, z wyraźną analizą danych i wniosków.

·  Obsługuje dostosowywanie specjalnych formatów i wielojęzycznych szablonów, zaspokajania różnych potrzeb klientów.

·  Regularna automatyczna tworzenie kopii zapasowych danych historycznych, zapobiegając utraty danych.

3. Zdalne monitorowanie i konserwacja

·  Zintegrowany system aparatu i zdalnego sterowania, umożliwiając zdalne operacje:

o  Zdalne diagnozę uszkodzeń

o  Zdalne debugowanie

Dane techniczne
