In modernen Luftfiltrationsanwendungen befassen sich die Benutzer zunehmend daran, wie gut Filter Partikel in den Größenbereichen PM2.5 und PM10 entfernen. ISO 16890 ist heute der führende internationale Standard für die Bewertung der Luftfilterleistung für die allgemeine Belüftung.

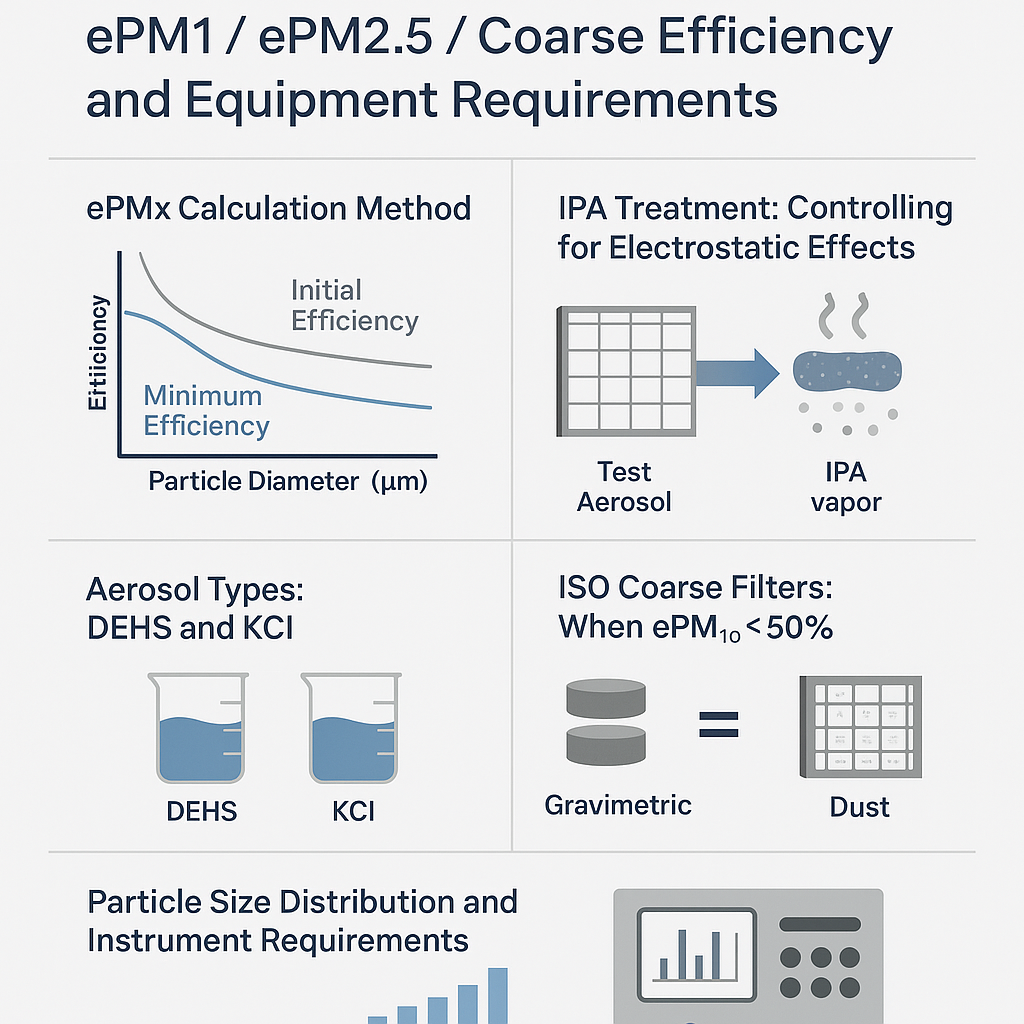

Dieser Artikel enthält eine klare Erklärung, wie ISO 16890 EPM1-, EPM2.5-, EPM10- und Grobfiltrationseffizienz sowie wichtige Themen wie Aerosoltypen, Partikelgrößenklassifizierung, Datenverarbeitung und Ausrüstungsanforderungen definiert und misst.
Warum von EN779 nach ISO 16890 wechseln?
ISO 16890 wurde entwickelt, um EN779 zu ersetzen, um eine realistischere und global harmonisierte Testmethode für Luftfilter zu erstellen. Es spiegelt die reale Leistung besser wider, um:
Messung der Effizienz über einen Bereich von Partikelgrößen (nicht nur 0,4 μm)
Bereitstellung einer Klassifizierung basierend auf PM1-, PM2.5- und PM10 -Masseneffizienz
Angebot von Ergebnissen, die den tatsächlichen Umweltluftqualitätskennzahlen entsprechen
Warum IPA -Neutralisation einführen?
Viele moderne Filter verwenden elektrostatische Ladung, um die anfängliche Effizienz zu verbessern. Diese Effekte können sich jedoch aufgrund von Luftfeuchtigkeit, Alterung oder Staubbelastung schnell verschlechtern. ISO 16890 führt die IPA-Dampfbehandlung ein , um diese Ladung zu beseitigen und die Mindesteffizienz zu bestimmen -die schlimmste Leistung, die nur auf mechanischer Filtration basiert.
Durch die Mittelung der anfänglichen und minimalen Effizienz wird die Klassifizierung:
Realistischer für langfristige Leistung
Konsequenter und vergleichbarer
Fairer über verschiedene Medientypen hinweg (elektrostatisch vs. mechanisch)
Aerosoltypen: DEHS und KCL
Um über den gesamten Bereich der relevanten Partikelgrößen zu testen, empfiehlt ISO 16890 die Verwendung:
Dieser Dual-Source-Ansatz gewährleistet die Abdeckung des vollen Bereichs von 0,3–10 μm.

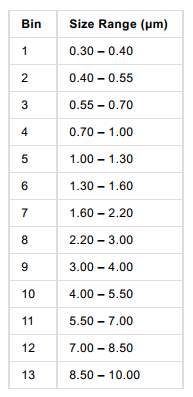

Der ISO 16890 -Test definiert 13 Partikelgröße von 0,3 bis 10 μm. Filter werden bewertet, wie effizient sie Partikel in diesen Behältern entfernen, wobei die für jeden Niveau berechnen gewichtete Massenwirksamkeit (EPM1, EPM2,5, EPM10) berechnet wird.
Aufschlüsselung der Effizienzbereich:
EPM1 : über die Behälter 1–4 gewichtet (0,3–1,0 μm)
EPM2,5 : Behälter 1–7 (0,3–2,5 μm)
EPM10 : Alle Mülleimer 1–13 (0,3–10,0 μm)
Instrumente müssen:
Partikel über 0,3–10 μm über 0,3–10 μm erfassen
Lösen Sie mindestens 12–13 Größenkanäle wie definiert
Zählen Sie ≥500 Partikel pro Behälter, um die statistische Genauigkeit sicherzustellen
Zu den empfohlenen Werkzeugen gehören optische Partikelzähte (OPC), Aerodynamic Particle Sizer (APS) und fortschrittliche Mehrkanalsysteme.

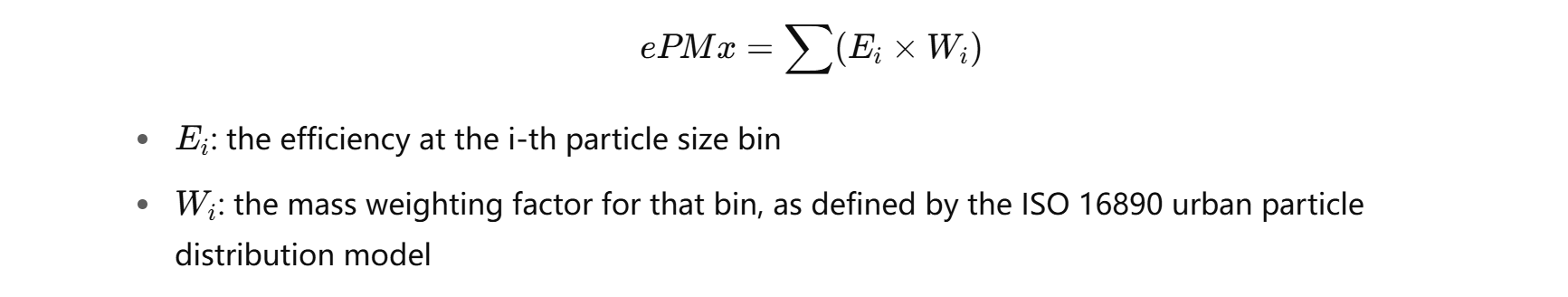

EPMX -Berechnungsmethode
Die Effizienz EPM1, EPM2,5 und EPM10 werden auf der Grundlage eines gewichteten Massendurchschnitts berechnet:
Das endgültige Klassifizierungsniveau wird durch die durchschnittliche Effizienz bestimmt, was der Mittelwert der Effizienz des Mindest- und Mindest- (Post-LPA) -Effizienz ist.
Filter, die auf elektrostatische Ladung angewiesen sind, können im Laufe der Zeit die Effizienz verlieren. Um eine konsistente und faire Klassifizierung zu gewährleisten, muss der Filter vor dem Testen dem Filter IPA -Dampf ausgesetzt werden, um diese Gebühr zu beseitigen. Dies ergibt die minimale Effizienz und spiegelt die mechanische Leistung von Worst-Case wider.
Der Durchschnitt der anfänglichen und minimalen Effizienz wird dann verwendet, um EPM1-, EPM2,5- oder EPM10 -Klassifizierungsniveaus zuzuweisen.
ISO -Grobfilter: Wenn EPM10 <50%
Wenn die EPM10 -Effizienz eines Filters weniger als 50%beträgt, kann er nicht als EPM1–10 eingestuft werden. Stattdessen wird es auf gravimetrische (gewichtsbasierte) Effizienz getestet :
1. Last mit ISO A2 -Staub
2. Messen Sie die Masse vor und nach dem Laden
3.. Bestimmen Sie:
Anfängliche gravimetrische Effizienz
Staubhaltekapazität, bevor er den endgültigen Widerstand erreicht
Was beinhaltet der Abschlussbericht?
Anfängliche, minimale und durchschnittliche Effizienzsteigerungen
EPM -Klassifizierung (EPM1, EPM2.5, EPM10)
Partikelgröße Effizienzverteilungsdiagramm
Staubbelastungskurve und Druckabfallentwicklung
Gravimetrische Ergebnisse für die grobe Klassifizierung
Wichtige Funktionen für das Testgerät erforderlich
Um ISO 16890 einzuhalten, sollte ein Testsystem die folgenden Kernmodule enthalten:
Kanal- und Lüftersystem : Bietet einen stabilen und einstellbaren Testluftstrom (typischerweise 500–4500 M⊃3;/h) und hält gleichzeitig eine gleichmäßige Geschwindigkeit über die Filterfläche.
Öl- und Salz -Aerosolgeneratoren : In der Lage, eine stabile Partikelleistung sowohl für DEHS als auch für KCL zu erzeugen. Für große Partikel (z. B. 10 μm KCl) muss das System ≥500 Partikel pro Minute pro Größe des Größe produzieren.
Staubbelastungssystem : Stützt eine kontinuierliche Injektion von ISO A2 -Teststaub, wobei ein integriertes Waagensystem vor und nach dem Laden automatisch Staubmasse erfasst und aufzeichnet.
Partikelzähler : Muss die Probenahme über den Bereich von 0,3–10 μm mit 12 oder mehr definierten Mülleimer unterstützen, um die Auflösung der ISO -Klassifizierungsstandards zu gewährleisten.
Datenberechnung und Kontrollsystem : Koordiniert Lüfter- und Generatoroperationen, Verbindungen zu Partikelzählern und Verdünnungssystemen und führt automatisch vorgelagerte/nachgeschaltete Umschaltung, Effizienzberechnung, durchschnittliche Effizienzbestimmung und Berichterstellungserzeugung durch.
Abschluss
ISO 16890 bringt Luftfiltertests näher an den praktischen Leistungserwartungen. Durch das Verständnis der Klassifizierungslogik, der Testverfahren und der Anforderungen an die Instrumenten können Hersteller bessere Filter entwerfen - und Benutzer können den Leistungsbezeichnungen, auf die sie sich verlassen, besser vertrauen.
Weitere Informationen zu ISO 16890 -Systemen, Testkonfigurationen oder vollständigen Demo -Berichten erhalten Sie uns direkt.
